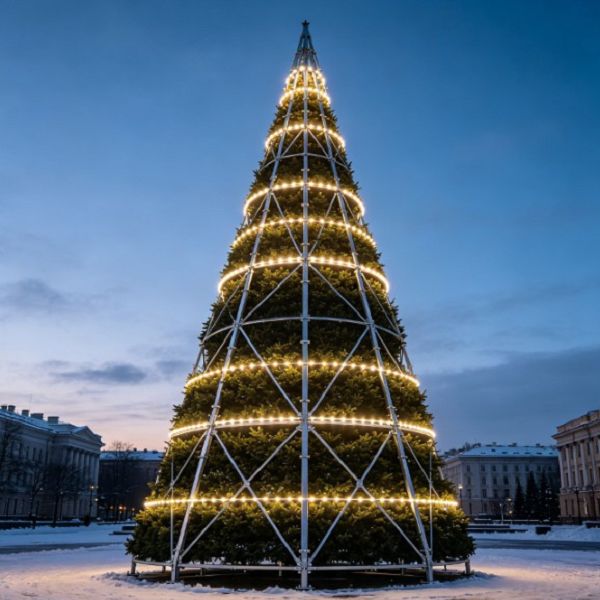

Декоративни торањ за божићно дрвце је тежак-модуларни структурални челични оквир дизајниран за велике-празничне изложбе на отвореном на општинским трговима и комерцијалним трговима, са конусним скелетом састављеним од вруће-поцинкованих челичних компоненти, осигураних високо-затезним} причвршћивачима} са комерцијалним{4 комерцијалним елементима{4} лишће и програмабилни ЛЕД системи осветљења дизајнирани да издрже оштре зимске временске услове.
Архитектонске карактеристике
Модуларно конусно уоквиривање
Пресечни вијци-заједно прстенови и вертикална ребра омогућавају систематско склапање без тешког заваривања на терену. Вишеслојни делови који се могу слагати смањују обим испоруке и одговарају стандардним међународним димензијама контејнера.
Динамичка отпорност на ветар
Конструисана геометрија рама равномерно распоређује бочна оптерећења ветра на широки баласт{0}}компатибилан основни отисак. Отворена-мрежаста конструкција дозвољава ветру да пролази, значајно смањујући аеродинамички отпор у поређењу са чврстим панелима.
Интегрисана дистрибуција струје
Пре{0}}дистрибуција жичаног свежња спушта структуралне канале како би се елиминисали замршени спољашњи каблови. Брзо-повезивање ИП67 плуг-и-чворова за осветљење спречава улазак влаге током великих снежних падавина или кише.
Услуга{0}}Приступачан изглед
Унутрашње вертикалне мердевине за пењање и безбедни прстенови платформе омогућавају техничарима да безбедно сервисирају уређаје горњег{0}}слоја. Модуларна струна кола изолују електричне кварове тако да кварови појединачних-сегмената не потамне читаве вертикалне зоне.
Структурна анатомија
База темељни прстен
Прстен од тешког конструкцијског челика који носи оптерећење{0}}, анкерисан директно за бетонске темеље помоћу уграђених анкер вијака и нивелационих подметача.
Главно конусно тело
Телескопски вертикални стубови и хоризонтални затезни прстенови који формирају примарни конус структуре до тачке сидрења на врху.
Централни потпорни јарбол
Централна челична цев{0}}тешка зида која иде од основе до врха, апсорбује примарна вертикална оптерећења и делује као главни провод кабла.
Апек Стар Моунт
Ојачана монтажна прирубница заварена на горњи део јарбола, оцењена да подржава велике 3Д осветљене топере под великим торзионим оптерећењем ветром.
Техничке спецификације
|
Параметар |
Стандардни опсег |
Границе прилагођавања |
|
Висина |
6м до 25м |
5м до 30м |
|
Фоотпринт |
3,2м до 8,5м пречника. |
Сите{0}}пројектовано |
|
Оцена ветра |
120 км/х (сила 12) |
Подударање регионалног кода |
|
Волтаге |
220В/380В АЦ |
24В ДЦ / Локална мрежа |
|
Повер |
3,5 кВ до 18 кВ |
На основу густине ЛЕД-а |
Апплицатион Енвиронментс
Општински градски трги
Велики јавни простори за окупљање који захтевају сезонске оријентире-велике видљивости који издржавају густ пешачки саобраћај и лоше зимско време.
Комерцијални тржни центри
Спољни улази на паркинг и централна дворишта дизајнирана да привуку сезонски пешачки саобраћај и побољшају вечерњи малопродајни амбијент.
Цорпорате Цампусес
Улази у објекте предузећа и седишта предузећа која захтевају трајну, професионалну инфраструктуру за одмор.
Тематски паркови и одмаралишта
Забавне локације са великим{0}}прометом којима су потребни непрекидни-празнични прикази који су оцењени за дуго радно време у јавним зонама.
Материјални састав
Примари Фрамеворк
К235Б и К355Б конструкцијске цеви од угљеничног челика и угаоно гвожђе одабране за високу границу течења и отпорност на хладно-временске утицаје.
Заштита од корозије
Топло-поцинковани премаз у складу са међународним стандардима са минималном дебљином слоја цинка од 85 микрометара, завршен УВ-отпорним полиестерским премазом у праху.
Фолиаге Неедлес
100% чист ПВЦ и ПЕ композитна екструзија са уграђеним-у УВ стабилизаторима и хемијским успоривачима пожара који постижу УЛ94 В-0 оцене.
Фастенер Хардваре
Челични вијци високе{2}}затезне класе 8.8 и 10.9 третирани Дацромет антикорозивним површинским слојем како би се спречила галванска реакција.
Осветљење и контрола
Конфигурација ЛЕД низа
Епистар СМД ЛЕД чипови инкапсулирани у дебело силиконско кућиште, распоређени у интервалима од 10 цм на тешким-гумени кабловима за напајање.
Оптицал Перформанце
Топла бела, хладна бела или РГБ опције за адресирање пуне{0}}боје које дају светлосни ток од 120 лумена по метру са индексом приказивања боја већим од 80.
Орнаментал Интегратион
Отпорне на ударце-одливене полиетиленске куглице и акрилни украсни мотиви причвршћени за челичну решетку помоћу сигурносних ужета од нерђајућег челика.
Цонтрол Арцхитецтуре
Индустријски ДМКС512 контролери смештени у водоотпорне спољне НЕМА 4Кс челичне ормаре који подржавају аутоматизоване дневне тајмере и даљинску синхронизацију.
Инсталлатион Протоцол
Припрема локације
Изливање армиранобетонских темељних подметача уграђених са сертификованим кавезима за анкере према цртежима оптерећења нискоградње.
Монтажа{0}}на нивоу земље
Спајање основних прстенастих делова и монтажа доња три нивоа на равном тлу помоћу стандардних камионских дизалица или мобилних подигнутих радних платформи.
Вертикални редослед подизања
Узастопно подизање унапред-састављених слојева на централни јарбол, причвршћивање сваког нивоа помоћу причвршћивача верификованих са високим-затезним моментом- пре подизања следећег сегмента.
Коначно пуштање у рад
Тестирање отпора електричне изолације, провера усмеравања ДМКС сигнала и провера свих механичких тачака обртног момента пре јавног отварања.
Паковање и логистика
Сортирање компоненти
Челични конструкцијски елементи у пакету по нивоу нивоа и бојама-кодираним издржљивим металним ознакама које одговарају цртежима шеме инсталације.
Стандарди заштите
Гране лишћа компримоване и упаковане у тешке плетене полипропиленске кесе-; деликатне ЛЕД жице намотане на пластичне колуте и умотане у полиетилен са мехурићима.
Цонтаинер Лоадинг
Дизајнирани планови паковања оптимизовани за стандардне суве контејнере од 40-стопа високе коцке, коришћењем дрвених палета и челичних носача како би се елиминисало померање транзита.
Опције прилагођавања
Дименсионал Енгинееринг
Прилагођена подешавања висине усклађена са специфичним захтевима за слободну површину и кодовима структуралног оптерећења.
Формулација палете боја
Прилагођене формуле бојења лишћа које одговарају специфичним кодовима Пантоне бренда компаније или традиционалним регионалним естетским преференцијама.
Програмирање осветљења
Прилагођени изгледи мапирања{0}}пиксела, интерактивни сензори покрета и секвенце светлосних ефеката по мери програмиране према спецификацијама клијента.
Модификација конструкцијског оптерећења
Прорачуни побољшаног{0}}техничког оптерећења ветром сертификовани за приобалне зоне или{1}}планинске локације на великим надморским висинама које су изложене екстремним метеоролошким условима.
Производња и контрола квалитета
Верификација сировина
Долазне челичне плоче и цеви пролазе кроз испитивање хемијског састава и ултразвучну инспекцију дебљине пре пуштања у производњу.
Прецисион Фабрицатион
ЦНЦ ласерско сечење, аутоматизовано трачно тестерисање и роботско заваривање метала у гасном ЦО2 обезбеђују доследну тачност димензија преко модуларних тачака спајања.
Извођење површинске обраде
Више-имерзиони резервоари за кисело кисељење и алкално одмашћивање, праћени контролисаним купкама за топло-поцинковање растопљеног цинка и пећи за електростатичко сушење у праху.
Пре{0}}Пробна скупштина
Пуна{0}}пробна фабричка монтажа стубова за производњу узорака ради верификације апсолутног поравнања отвора за вијке{1}}, структуралног виска и континуитета електричних свежња.
Често постављана питања
П: Који темељ је потребан за инсталацију?
О: Армирано-бетонска плоча или конструисани бетонски стубови дизајнирани да издрже израчунате моменте превртања и силе извлачења{0}}наведене у нашем извештају о прорачуну конструкције.
П: Колико је техничара потребно за монтажу?
О: Стандардна посада од 4 до 6 радника опремљена дизалицом на камион- или маказастом дизалицом може саставити торањ од 15 метара у року од 3 до 4 радна дана.
П: Колики је очекивани радни век?
О: Челична конструкција -поцинкована потапањем и прахом-превучена прахом обезбеђује радни век преко 15 година, док компоненте ЛЕД осветљења имају 50.000 непрекидних радних сати.
П: Да ли су резервни делови лако доступни?
О: Сви структурни модули и електрични каблови се производе са строгим димензионалним толеранцијама, омогућавајући тачну замену појединачних оштећених делова без модификације суседног оквира.
